機床采用獨立主軸，免維修，高剛性，高精度轉動；
旋風銑可特制多刀位機夾刀盤
切削形式：內切削式，外切削式（外切削式可以增加螺紋磨功能）
具有：伺候主軸，Z軸，X軸，旋風銑軸四軸功能
1.加工蝸桿，絲桿等螺紋產品一刀成型，不需要退刀槽，互換性好
2.提高車床使用壽命，車床節電50%
3表面粗糙度可達Ra0.8um,加工精度提高2級
4.加工效率高，比傳統加工提高10-30倍，降低了生產成本
5.不改動車床結構，安裝拆卸方便，螺旋升角可精確調整
6.操作簡便，對工人專業技術要求降低

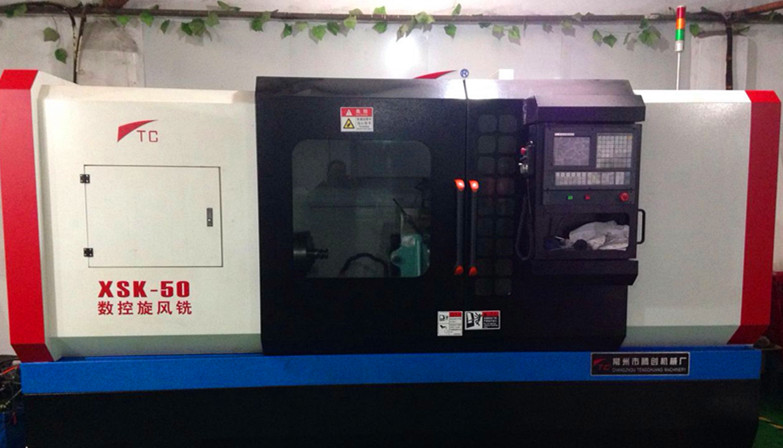

主機為平床身、全防護加厚鈑金結構、主軸采用伺服直連、機床為四軸三聯動、能適應各種螺旋工件的加工（蝸桿、絲杠、波形絲桿、多頭絲桿、內螺紋、大螺旋升角絲桿等等）。
一、 機床的主要參數：
|
序
|
項目
|
型號
|
參數
|
備注
|
|
1
|
床身
|
6150床身
|
500*1500（mm）
|
國標
|
|
2
|
主軸A軸
|
無級變速
|
0/25轉/min
|
伺服驅動
|
|
3
|
尾座
|
普通
|
0/110（mm）
|
選配
|
|
4
|
X軸絲杠
|
滾珠絲杠
|
2004*520
|
濟寧博特
|
|
5
|
Z軸絲杠
|
滾珠絲杠
|
4006*2500
|
濟寧博特
|
|
6
|
外形
|
全防護
|
2840*1460*2100
|
自制2mm厚
|
|
7
|
旋風銑頭
|
WN--20/
XW-120B
|
|
自制
|
|
8
|
A軸電機
|
|
130/10N
|
米格
|
|
9
|
X軸電機
|
|
110/6N
|
米格
|
|
10
|
Z軸電機
|
|
130/10N
|
米格
|
|
11
|
C軸電機
|
|
130/10N
|
米格
|
|
12
|
系統
|
|
四軸三聯動
|
自制（委托第三方）（選配）
|
|
定位精度
|
|
C: 0.02°;Z:0.025;X:0.016
|
|
|
重復定位
|
|
C: 0.01°;Z:0.010;X:0.008
|
|
|
13
|
加工直徑
|
|
10—300mm
|
|
|
14
|
加工長度
|
|
1200mm
|
|
|
15
|
最大螺距
|
|
任意
|
|
|
16
|
變壓器
|
|
5kv
|
|
|
17
|
控制器
|
|
|
德力西
|
|
18
|
開關
|
|
|
德力西
|
|
19
|
線路
|
|
|
自制
|
|
20
|
卡盤
|
φ250
|
10---250（mm）
|
環球（選配）
|
|
21
|
X軸行程
|
|
200
|
|
|
22
|
Z軸行程
|
|
1200
|
|
|
